Ahoj! Ako dodávateľ Engineered Precision Castings som v hre už nejaký čas a často sa ma pýtajú na vtokový systém. Tak som si myslel, že by som sa podelil o niekoľko postrehov o tom, aká je funkcia vtokového systému v Engineered Precision Castings.
Najprv si povedzme, čo je vtokový systém. Zjednodušene povedané, je to sieť kanálov, ktoré nasmerujú roztavený kov do dutiny formy počas procesu odlievania. Je to ako plán pre kov, ktorý zabezpečuje, že sa dostane tam, kam potrebuje ísť správnym spôsobom.
Jednou z primárnych funkcií vtokového systému je rovnomerné vyplnenie dutiny formy. Keď sa roztavený kov naleje do formy, musí prúdiť hladko a rovnomerne, aby sa predišlo akýmkoľvek chybám v konečnom odlievaní. Vtokový systém je navrhnutý tak, aby kontroloval rýchlosť toku a smer kovu, takže sa dostane do všetkých častí formy bez toho, aby spôsoboval turbulencie alebo vzduchové bubliny. To je rozhodujúce pre dosiahnutie vysoko kvalitných odliatkov s konzistentnými vlastnosťami.
Napríklad v zložitom Engineered Precision Casting, povedzme diele so zložitými tvarmi a tenkými stenami, musí byť vtokový systém starostlivo navrhnutý. Ak kov netečie správne, nemusí vyplniť tenké časti, čo má za následok neúplné odliatky. Na druhej strane, ak je prúdenie príliš rýchle, môže spôsobiť striekanie a vnesenie vzduchu do formy, čo vedie k pórovitosti odliatku.
Ďalšou dôležitou funkciou je filtrácia roztaveného kovu. Vtokový systém môže obsahovať filtre, ktoré odstraňujú nečistoty a úlomky z kovu predtým, ako vstúpi do dutiny formy. Tieto nečistoty môžu byť napríklad oxidy, častice piesku alebo iné nečistoty, ktoré môžu ovplyvniť kvalitu odliatku. Filtráciou kovu môžeme zabezpečiť, že konečný výrobok je bez chýb a má požadované mechanické vlastnosti.
Uvažujme tiež o úlohe vtokového systému pri riadení procesu tuhnutia. Akonáhle je forma naplnená roztaveným kovom, začne tuhnúť. Vtokový systém môže byť navrhnutý tak, aby ovplyvnil spôsob tuhnutia kovu. Napríklad sa môže použiť na vytvorenie smerového vzoru tuhnutia, kde kov tuhne od jedného konca odliatku k druhému. To pomáha znížiť chyby zmrštenia a zlepšiť hustotu odliatku.
V oblasti Engineered Precision Castings sa často stretávame s vysokovýkonnými materiálmi. Vtokový systém musí byť kompatibilný s týmito materiálmi. Rôzne kovy majú rôzne teploty topenia, viskozity a charakteristiky toku. Takže návrh vtokového systému musí brať tieto faktory do úvahy. Napríklad niektoré kovy môžu vyžadovať väčšiu oblasť vtoku, aby sa zabezpečil správny prietok, zatiaľ čo iné môžu potrebovať zložitejší dizajn vtoku na riadenie prietoku.
Teraz si povedzme o niektorých výhodách dobre navrhnutého vtokového systému v Engineered Precision Castings. Dobrý vtokový systém môže zlepšiť výťažnosť procesu odlievania. Zabezpečením, že kov úplne a rovnomerne vyplní dutinu formy, môžeme znížiť množstvo odpadu a zvýšiť počet použiteľných odliatkov. To nielen šetrí náklady na materiál, ale zlepšuje aj celkovú efektivitu výrobného procesu.
Pomáha tiež skrátiť čas cyklu. Správne navrhnutý vtokový systém umožňuje rýchlejšie a efektívnejšie plnenie formy, čo znamená menej času stráveného pri každom odlievaní. Toto je obzvlášť dôležité v prostrediach veľkoobjemovej výroby, kde je čas rozhodujúci.
Pokiaľ ide o typy vtokových systémov, existuje niekoľko možností. Medzi najbežnejšie patria horné vrátanie, spodné vrátkovanie a bočné vrátkovanie. Každý typ má svoje výhody a nevýhody a výber závisí od konkrétnych požiadaviek odliatku.
Horné vrátkovanie je pomerne jednoduché a ľahko realizovateľné. Zahŕňa odlievanie roztaveného kovu z hornej časti formy. Niekedy však môže spôsobiť striekanie a zachytenie vzduchu. Spodné vtokové vtoky na druhej strane umožňujú vstupu kovu do formy zdola, čo môže znížiť riziko zachytenia vzduchu. Bočné vtokovanie sa často používa pri zložitých odliatkoch, kde je potrebné kov zavádzať zboku, aby sa zabezpečilo správne plnenie.
Ako dodávateľ presných odliatkov máme bohaté skúsenosti s navrhovaním a implementáciou vtokových systémov. Na modelovanie toku roztaveného kovu vo vtokovom systéme a dutine formy používame pokročilý simulačný softvér. To nám pomáha optimalizovať dizajn a zabezpečiť, aby bol proces odlievania čo najefektívnejší a najefektívnejší.

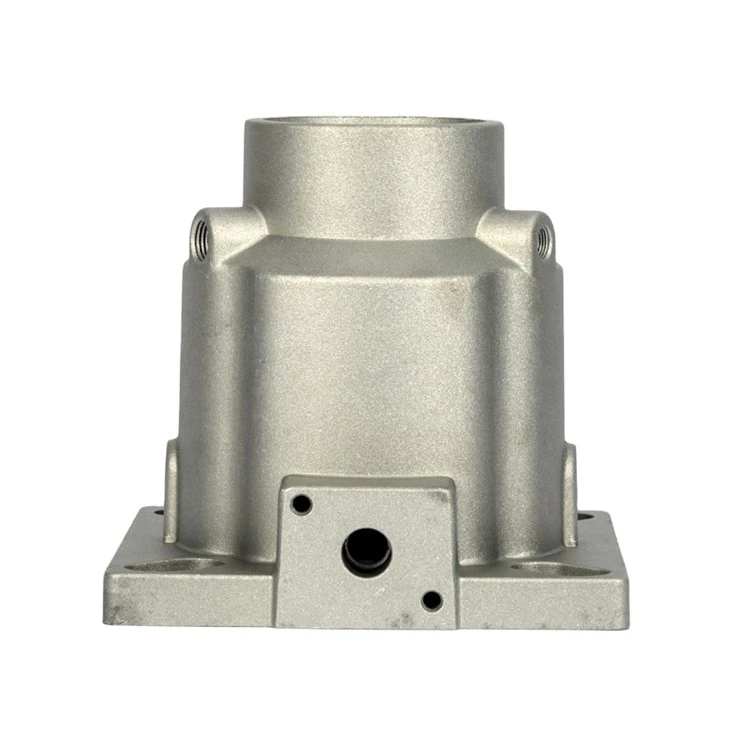

Ak hľadáte na trhu vysokokvalitné presné odliatky, mohli by vás zaujímať našePresné výkonné odliatky. Tieto odliatky sú vyrobené s najvyššou úrovňou presnosti a sú vhodné pre širokú škálu aplikácií. Ponúkame tiežPresné odlievanie kovovslužby, ktoré môžu spĺňať vaše špecifické požiadavky. A ak potrebujete aObdĺžniková sklenená svorka z leštenej nehrdzavejúcej ocele, pokryjeme aj vás.
Ak hľadáte spoľahlivého dodávateľa presne navrhnutých odliatkov, neváhajte nás osloviť. Vždy radi prediskutujeme vaše potreby a vypracujeme cenovú ponuku. Či už pracujete na malom projekte alebo na výrobe vo veľkom meradle, máme odborné znalosti a zdroje na dodanie odliatkov vysokej kvality.
Záverom možno povedať, že vtokový systém hrá v technicky presných odliatkoch zásadnú úlohu. Je zodpovedný za zabezpečenie správneho plnenia formy, filtrovanie roztaveného kovu a riadenie procesu tuhnutia. Dobre navrhnutý vtokový systém môže zlepšiť kvalitu, výťažnosť a efektívnosť procesu odlievania. Takže, ak sa pohybujete v odlievacom priemysle, uistite sa, že venujete veľkú pozornosť dizajnu vtokového systému.
Referencie
- Campbell, J. (2003). Odliatky. Butterworth - Heinemann.
- Kalpakjian, S., & Schmid, SR (2013). Výrobné inžinierstvo a technológia. Pearson.
